Problem:

Manche Konstruktionen von Schlitten haben folgende Nachteile:

–     Das Verschieben des Schlittens ist nicht exakt linear

–     Wird der Schlitten geklemmt, verändern sich Position und Winkel

–     Das Einstellen ist aufwändig und lässt sich nicht exakt wiederholen

Lösung:

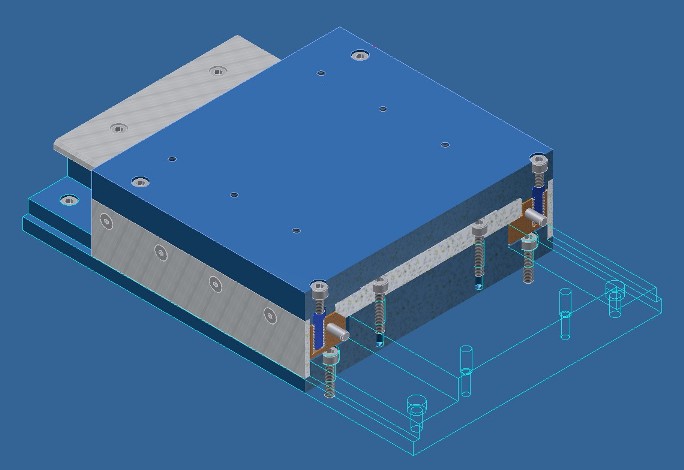

Führung:

Der Einstellschlitten ist so konstruiert, dass er nur auf der einen Seite eine stabile Linearführung aufweist. Auf der andern Seite sind Gleitelemente, welche dem Schlitten eine sichere Lange in der Führung geben.

Klemmung:

Beim Klemmen des Schlittens wird nicht die Führung verspannt, sondern die Vorspannung auf die Gleitelemente wird erhöht. Der Reibungswiderstand reicht aus, um den Einstellschlitten in seiner Lage zu halten.

Verstellung:

Die Verstellung des Schlittens kann wahlweise von aussen erfolgen oder in die Konstruktion integriert werden, z.B. über eine Gewindespindel.

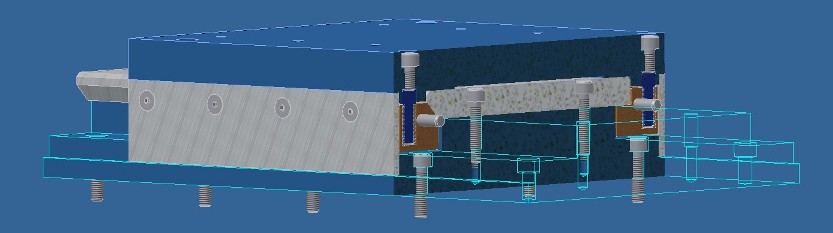

Konstruktion:

Der gesamte Schlitten besteht aus wenigen und einfachen Teilen. Die Genauigkeit der Führung wird von Führungsplatte und Schlitten bestimmt. Es sind keine einengenden Toleranzen oder aufwändige Konturen notwendig. Zwei ebene Flächen und je eine rechtwinklig angeordnete Anschlagkante bestimmen auf einfachste Weise eine präzise Führung. Die Herstellung der Einzelteile ist unproblematisch und erfordert keine hochgenauen Produktionsanlagen. Der Schlitten wird, Ihren Bedürfnissen entsprechend, angepasst.

Ihr Vorteil:

–       Präzise und lineare Führung beim Einstellen des Schlittens

–       Exakte Wiederholung der eingestellten Position

–       Preiswerter Einstellschlitten, genau auf Ihre Anwendung zugeschnitten

–       Jedes Bauteil kann einzeln ersetzt werden
