Problem:

Eine Spannzange spannt genau konzentrisch. Für hochgenaue Anwendungen ist die Rundlaufgenauigkeit der Spannzange von ca. 0.005 – 0.010 mm zu ungenau. Dehnspannfutter, welche die erforderliche Genauigkeit aufweisen, sind an eine enge Durchmessertoleranz gebunden und eignen sich nicht für den universellen Einsatz.

Lösung:

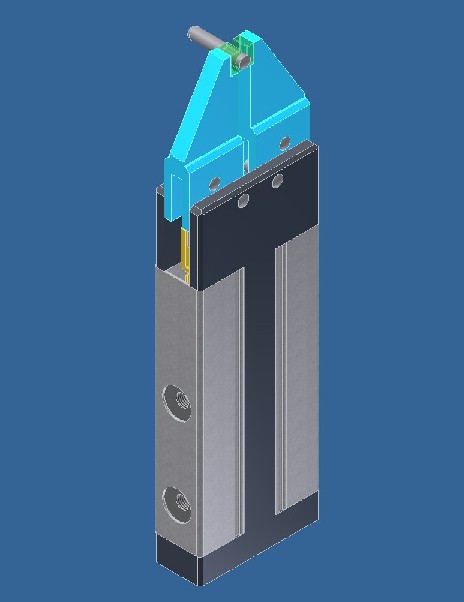

Zentrierung:

Das Werkstück wird vor dem Spannen in einer Zentrierung genau auf Position gebracht.

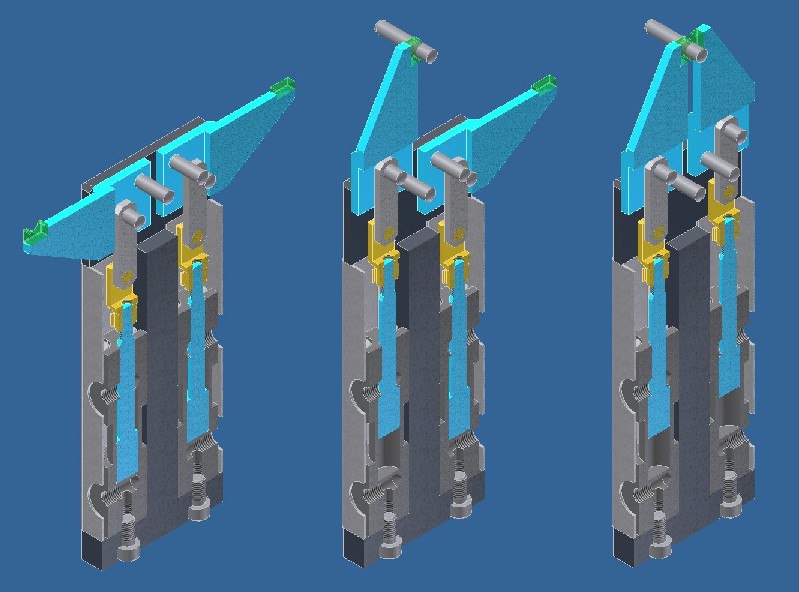

–     Die Zentrierbacke wird hydraulisch oder pneumatisch eingeschwenkt, gegen einen festen Anschlag gedrückt und auf ihrer Position gehalten.

–     Das Werkstück wird von Hand oder vom Handlingsystem in den Arbeitsraum geführt.

–     Der Gleitschuh schwenkt ein und drückt das Werkstück mit einer einstellbaren Federkraft an die Zentrierbacke.

–     Die Spannzange spannt das Werkstück in einer bereits genau definierten Position.

Zusätzliche Verringerung des Rundlauffehlers

–     Die Zentrierung kann auch während der Bearbeitung in ihrer Position bleiben und hilft mit, das Werkstück zusätzlich in seiner Lage zu halten und den Rundlauffehler zu verringern.

Einsatz als Lünette:

–     Die Zentrierung kann auch als stehende oder mitfahrende Lünette eingesetzt werden, was lange, dünne Werkstücke zusätzlich stabilisiert.

Ihr Vorteil:

–     Präzise, zentrische Spannung in der Spannzange.

–     Zusätzliche Einschränkung des Rundheitsfehlers.

–     Einsatz als feste oder mitlaufende Lünette.

–     Guter Zugang zum Arbeitsraum. Zum Laden und Entladen

     wird die Zentrierung aus dem Arbeitsbereich geschwenkt.

–     Sehr kompakte Bauweise mit kleinem Platzbedarf.

–     Speziell auf Ihre Bedürfnisse zugeschnittene Konstruktion.
